¿Que Es una Tarjeta Madre?



La tarjeta madre es el componente más importante de un computador, ya que en él se integran y coordinan todos los demás elementos que permiten su adecuado funcionamiento. De este modo, una tarjeta madre se comporta como aquel dispositivo que opera como la plataforma o circuito principal de una computadora.
La tremenda importancia que posee una tarjeta madre radica en que, en su interior, se albergan todos los conectores que se necesitan para cobijar a las demás tarjetas del computador. De esta manera, una tarjeta madre cuenta con los conectores del procesador, de la memoria RAM, del Bios, asi como también, de las puertas en serie y las puertas en paralelo. En este importante tablero es posible encontrar también los conectores que permiten la expansión de la memoria y los controles que administran el buen funcionar de los denominados accesorios periféricos básicos, tales como la pantalla, el teclado y el disco duro.
Una vez que la tarjeta madre ha sido equipada con esta gran cantidad de elementos que se han mencionado, se le llama “Chipset” o conjunto de procesadores. En los computadores Apple a esta tarjeta se le llama "tarjeta lógica" o simplemente mobo.
La tarjeta madre es también la llamada “Placa Central” del computador, y como ya se mencionaba, en ella podemos encontrar todos los conectores que posibilitan la conexión con otros microprocesadores, los que le permiten la realización de tareas mucho más específicas. De este modo, cuando en un computador comienza un proceso de datos, existen múltiples partes que operan realizando diferentes tareas, cada uno llevando a cabo una parte del proceso. Sin embargo, lo más importante será la conexión que se logra entre el procesador central, también conocido con el nombre de CPU (este se confunde muchas veces con la tarjeta madre, pero la CPU va conectada a esta), y los otros procesadores.
A la hora de elegir la tarjeta madre que utilizaremos en nuestro computador es de suma importancia tener en cuenta las recomendaciones que el fabricante de éste haya realizado en el manual de instrucciones, ya que el instalar placas madre con características no compatibles con los requerimientos del fabricante, hace que estos dispositivos, que por lo general no presentan fallas luego de mucho tiempo de uso, fallen de manera inesperada.

Partes De una Tarjeta Madre

Bus
Socket o Zócalo
La memoria Ram
El SIMM y DIMM de la memoria Ram
Bateria
Conector del teclado
Disipador del teclado y el ventilador
Cables Internos
Cables Externos


El bus



Es el que envía la información entre las partes del computador de casi todos los computadores que vienen hoy en día es PCI, EISA y los nuevos estándares:  AGP para tarjetas de  vídeo y el Universal Serial Bus USB (Bus serial  universal).
Son los tres tipos de ranuras compatibles con las tarjetas madre para la conexión con componentes externos al PC. AGP, PCI y EISA


El socket:
La tarjeta principal viene con un zócalo de tarjet6.jpg (16779 bytes)CPU del tipo ZIF (zero insertion force) que permite insertar
la CPU sin presión alguna.
* Levante la palanca del zócalo.
* Inserte la CPU y asegúrese con el pin 1 del zócalo.
* Baje la palanca del zócalo.




El procesador:
El procesador (CPU, por Central Processing Unit o Unidad Central de Procesamiento), es por decirlo de alguna manera, el cerebro del ordenador. Permite el procesamiento de información numérica, es decir, información ingresada en formato binario, así como la ejecución de instrucciones almacenadas en la memoria.
El primer microprocesador (Intel 4004) se inventó en 1971. Era un dispositivo de cálculo de 4 bits, con una velocidad de 108 kHz. Desde entonces, la potencia de los microprocesadores ha aumentado de manera exponencial. ¿Qué son exactamente esas pequeñas piezas de silicona que hacen funcionar un ordenador?


La memoria Ram

La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.
Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente
Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos


SIMM Y DIMM
wpe27.jpg (19214 bytes)SIMM (siglas de Single In-line Memory Module), es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se inserta en zócalos sobre la placa base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores los DIMMs. Fueron muy populares desde principios de los 80 hasta finales de los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21C

DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.
Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.
Un DIMM puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMM.
Funciona a una frecuencia de 133 MHz cada una.
Los módulos en formato DIMM (Módulo de Memoria en Línea Doble),al ser memorias de 64 bits, lo cual explica por qué no necesitan emparejamiento. Los módulos DIMM poseen chips de memoria en ambos lados de la placa de circuito impresa, y poseen a la vez, 84 contactos de cada lado, lo cual suma un total de 168 contactos. Además de ser de mayores dimensiones que los módulos SIMM (130x25mm), estos módulos poseen una segunda muesca que evita confusiones.
Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción, gracias a las palancas ubicadas a ambos lados de cada conector.
También existen módulos más pequeños, conocidos como SO DIMM (DIMM de contorno pequeño), diseñados para ordenadores portátiles. Los módulos SO DIMM sólo cuentan con 144 contactos en el caso de las memorias de 64 bits, y con 77 contactos en el caso de las memorias de 32 bits.


La Bateria:
La batería es el componente encargado de suministrar energía a la memoria CMOS que guarda los datos de la configuración del Setup. La memoria CMOS de la BIOS tiene como particularidad el bajo consumo de corriente por lo que una simple batería puede suministrarle energía suficiente para su funcionamiento
normal.


Conector del teclado y Mouse:

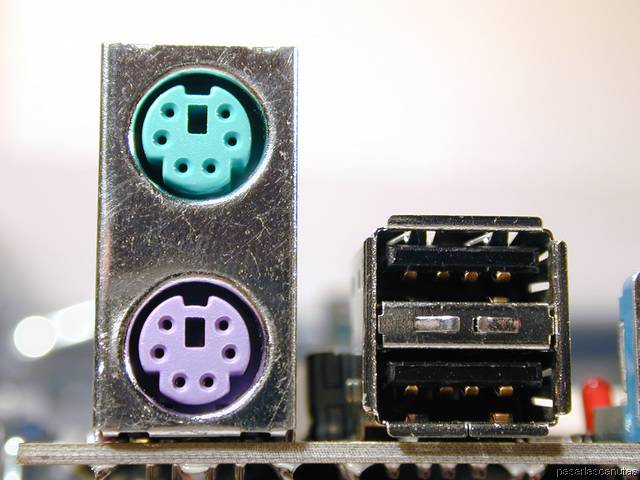

Generalmente,las computadoras de marca poseen un conector de tipo mini DIN. De poseer un teclado con conector que no coincida con el de la computadora,puede adquirirse un adaptador que soluciona el problema sin necesidad de  cambiar ninguno de los dispositivo.





Disipador del calor y el ventilador:

Debido a que los microprocesadores de las últimas generaciones, son de alto consumo de potencia, se debe instalar sobre estos, un disipador de calor con su respectivo ventilador. La base del microprocesador posee los seguros para sostener el disipador. Asegúrese de que que de haciendo contacto directo con el microprocesador.


Cables internos:

wpe2C.jpg (10749 bytes)Estos son los que comunican las tarjetas con los dispositivos internos de la unidad central, tales como el disco flexible, las unidades de disco duro, las unidades de disco flexible, las unidades   de CD ROM, etc. También se catalogan dentro de esta clase de cables, los que comunican los conectores externos como el paralelo y el serial con la tarjeta principal.


Cables externos:

Son los cables que comunican o que dan alimentación de voltajes a los dispositivos externos de un  sistema de cómputo. En esta clase de cables podemos encontrar el cable paralelo entre la unidad central y la impresora, el cable serial que comunica la unidad central con el módem externo, los  cables de tres líneas que llevan la corriente alterna a la unidad central, el monitor y la impresora.
